特点
集中式机械变速
低速度
大行程
机械传动
机械夹紧
机械速度
自动起降控制系统
自动进给
应用案例
产品主要技术参数

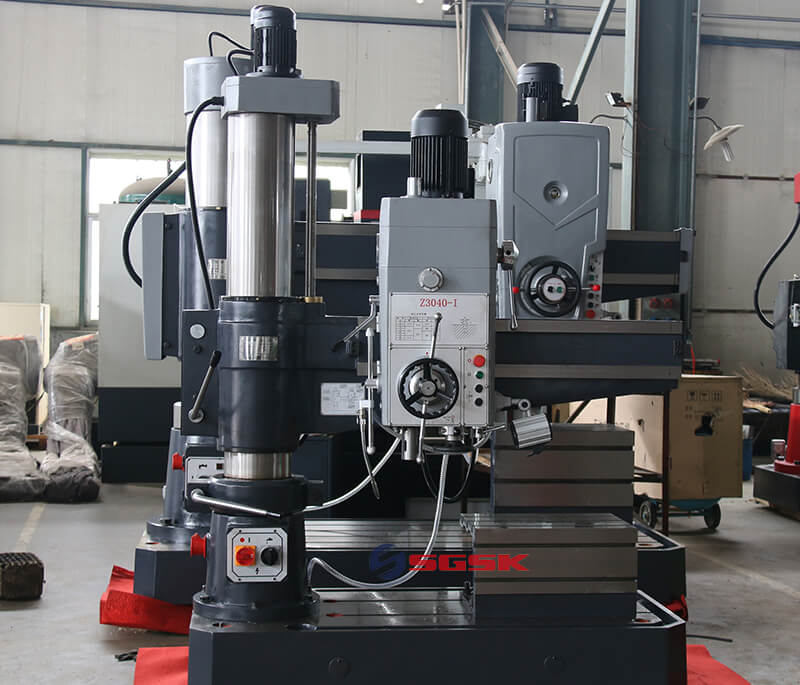

规格 | Unit | Z3040x11/I |
最大钻孔直径 | mm | 40 |
主轴箱水平偏移距离 | mm | 715 |
主轴轴线至立柱表面的距离 | mm | 330-1050 |
主轴端至底座工作台面距离 | mm | 170-1110 |
摇摆轴上升高度 | mm | 700 |
摇杆垂直移动速度 | m/mm | 1.32 |
主轴行程 | mm | 260 |
主轴最大扭矩 | mm | 200 |
主轴锥度 | MT | 4 |
主轴转速范围 | r.p.m | 40-1896 |
主轴转速级数 | 12 | |
主轴进给量范围 | mm/r | 0.13/0.54 |
主轴进级别 | 4 | |
摇臂回转角度 | ° | ±90° |
主电机功率 | kW | 2.2 |
主轴最大电阻 | N | 10000 |
重量 | kg | 1600 |
外形尺寸 | mm | 1655x720x2200 |
