特点
台湾高精密线轨
8工位液压刀塔
8英寸液压卡盘
液压尾座
自动冷却系统
自动润滑系统
选配：排屑器
应用案例

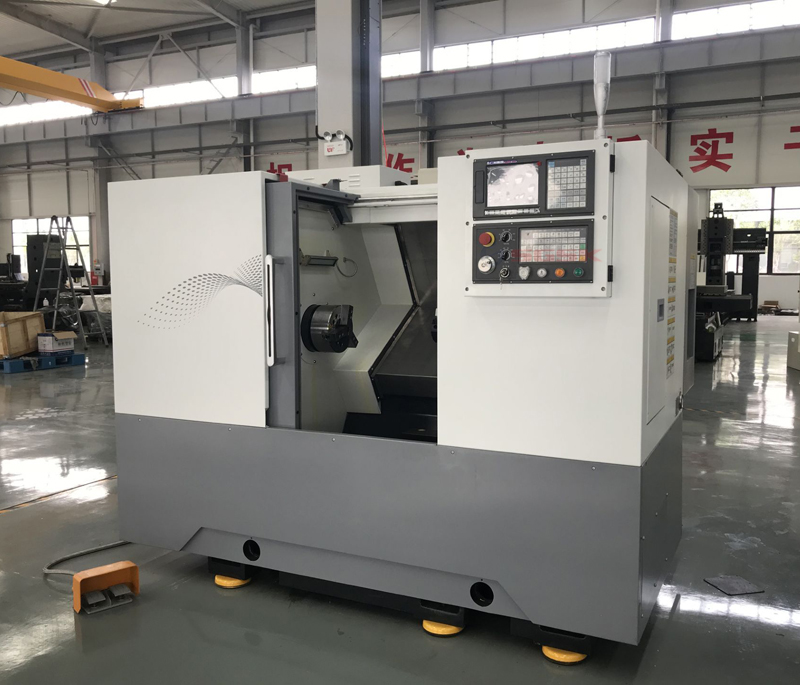

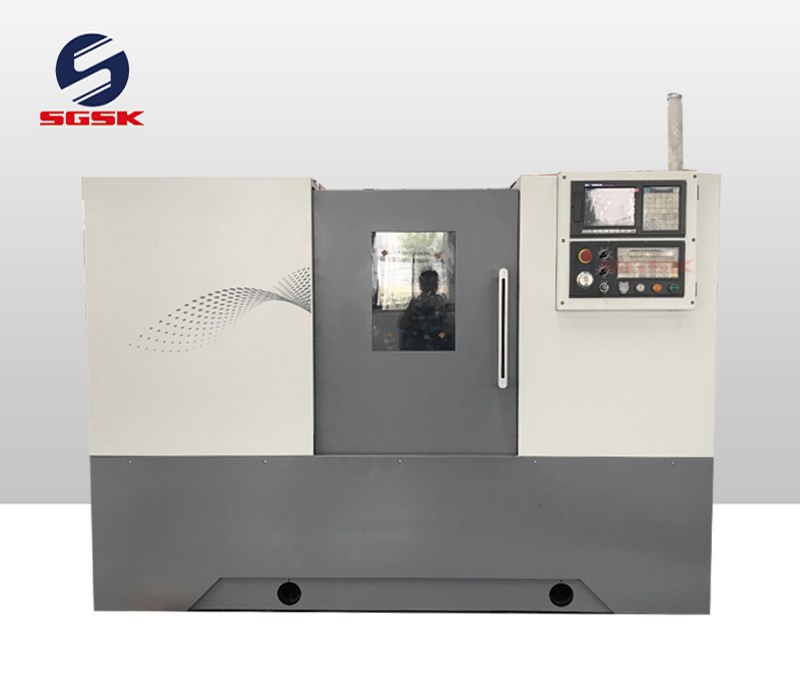

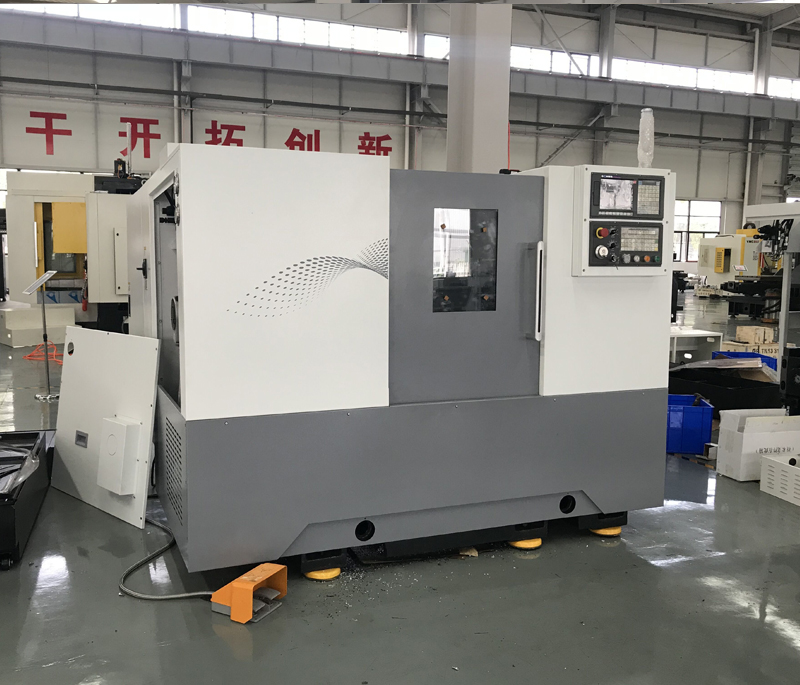

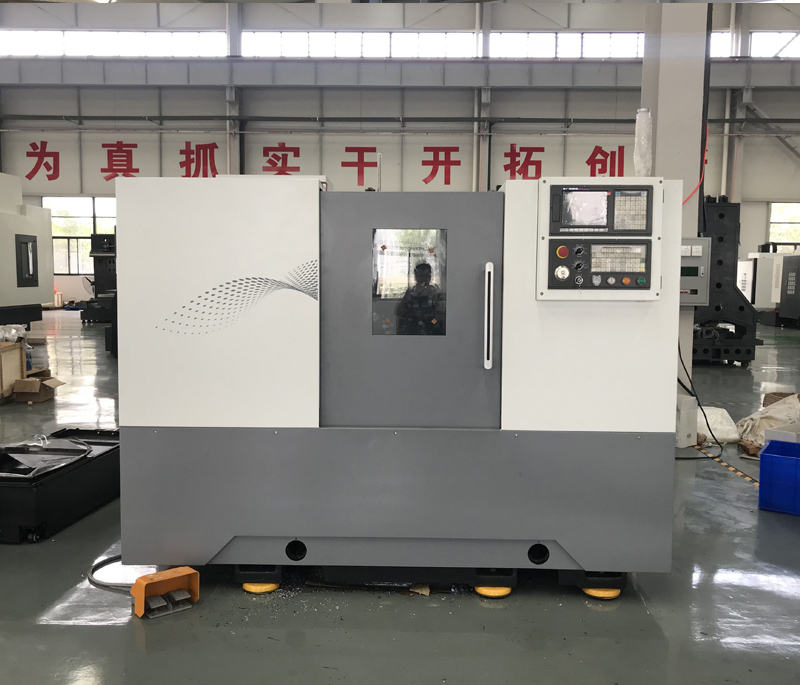

TC500采用30°斜角的整体床身，切削时受力更稳定。内部筋形采用Ansys软件进行优化设计，使机床具有很高的刚性。床身材料采用高密铸铁，强度高吸震性好。加大的排屑口设计，确保机床切削顺畅。导轨采用35规格精密直线滚珠导轨，进给精度高、摩擦阻力小，刚性好，抵抗振动、变形能力高，使用户获得更高的加工精度及更快的移动的速度，生产效率。
产品主要技术参数
参数 | Units | TC500 |
床身上最大回转直径 | mm | 500 |
顶尖距 | mm | 500 |
托板上最大回转直径 | mm | 300 |
最大切削直径 | mm | 360 |
标准切削直径 | mm | 240 |
X/Z轴行程 | mm | 200/550 |
主轴端部型式及代号 | A2-6 | |
主轴孔直径 | mm | 65 |
主轴转速范围 | rpm | 50-4500无级变速 |
卡盘 | in | 8’’(选配10’’) |
主电机功率 | kW | 11 |
X/Z轴定位精度 | mm | +/-0.008 |
X/Z轴重复定位精度 | mm | +/-0.004 |
X/Z轴快移速度 | m/min | 30 |
尾座行程 | mm | 450 |
尾座套筒行程 | mm | 100 |
尾座套筒锥孔锥度 | MT5 | |
刀架形式 | mm | 8工位液压刀塔 |
刀座尺寸 | mm | 25x25 |
导轨形式 | 30° | |
线轨 | ||
盘类件最大承重 | kg | 200 |
轴类件最大承重 | kg | 500 |
机器尺寸 | mm | 2300x1700x1930 |
机器重量 | kg | 3600 |
