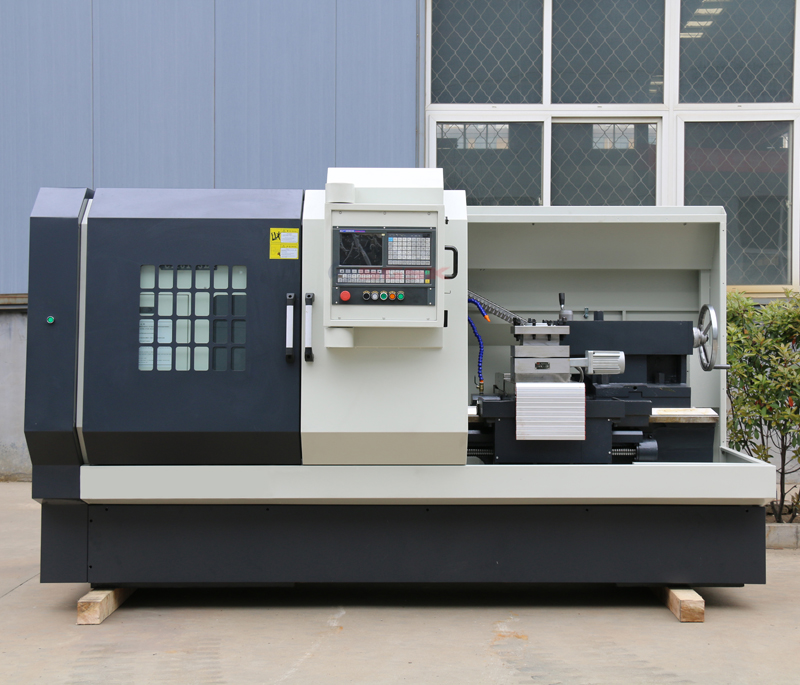

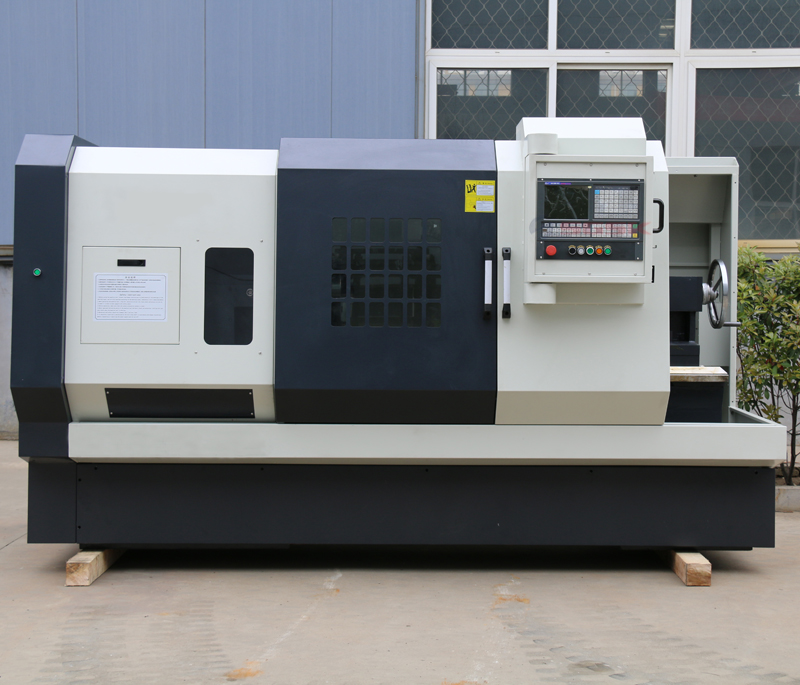

CK6185E数控车床

1.1本系列机床是山东广数数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。

1.2床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

1.3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。

1.4数控系统采用GSK980TDC及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。

1.5采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高、噪声低、刚性强。

1.6 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。

1.7导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。

立即咨询下一款产品

特点

高稳定性整体床身

主轴三档变速，档内无级变频调速

高强度底座

加宽拖板

自动集中润滑

应用案例

该机床适用于各种钢材，铸铁和有色金属大中型零件的加工，机床功率大，刚性好，特别适用于强力切削，切削各种工件的内圆，外圆，端面，以及公英制螺纹等，并可承担钻孔镗孔等工艺。

产品主要技术参数

主要技术参数	SPECIFICATIONS	Units	CK6180E
			手动换挡 Manual
床身上最大回转直径	Swing over bed	mm	800
横滑板上最大回转直径	Swing over cross slide	mm	520
最大工件长度	Distance between centers	mm	1000/1500/2000/3000/4000/5000/6000
床身导轨宽度	Guideway width	mm	550
床身承重范围	Max. load capacity	T	3
主轴孔径范围	Spindle bore	mm	104
主轴孔径锥度	Spindle bore taper	-	Metric Φ120/MT5
主轴鼻端型号	Spindle nose type	-	C11
主轴转速级数	Spindle speed steps	-	3档变频 VF. 3 steps
主轴转速范围	Spindle speed range	rpm	10-1000
卡盘规格	Chuck	mm	Φ315手动三爪Φ315 3-jaw manual
刀架类型	Turret/tool post	-	4工位电动刀架Electric 4 position
刀具尺寸	Tool size	mm	32x32
X轴行程	X axis travel	mm	420
Z轴行程	Z axis travel	mm	850/1350/1850/2850/3850/4850/5850
X轴快速进给速度	X axis rapid traverse	mm/min	4000
Z轴快速进给速度	Z axis rapid traverse	mm/min	6000
尾座套筒直径	Tailstock quill diameter	mm	Φ100
尾座套筒锥度	Tailstock quill taper	-	MT5
尾座套筒行程	Tailstock quill travel	mm	250
主轴电机	Main spindle motor	kW	11
冷却泵电机	Coolant pump motor	kW	0.25
机床重量 Machine weight	Weight for 1000	kg	3900
	Weight for 1500	kg	4300
	Weight for 2000	kg	4700
	Weight for 3000	kg	5500
	Weight for 4000	kg	6300
	Weight for 5000	kg	7100
	Weight for 6000	kg	7900
外形尺寸 Overall dimension	Dimension for 1000	mm	3300x1850x1900
	Dimension for 1500	mm	3800x1850x1900
	Dimension for 2000	mm	4300x1850x1900
	Dimension for 3000	mm	5300x1850x1900
	Dimension for 4000	mm	6300x1850x1900
	Dimension for 5000	mm	7300x1850x1900
	Dimension for 6000	mm	8300x1850x1900
