产品型号：
1. 本系列机床是山东广数数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2. 床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

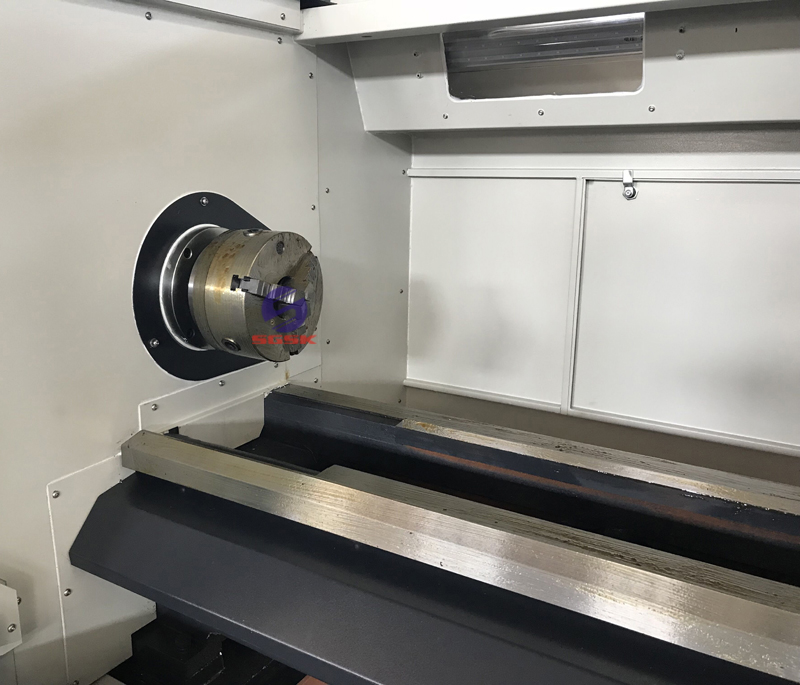

3. 机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4. 数控系统采用广数980TC3系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5. 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6. 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
产品主要技术参数
主要技术参数 | SPECIFICATIONS | 单位Units | CK6136 |
床身上最大回转直径 | Swing over bed | mm | 360 |
横滑板上最大回转直径 | Swing over cross slide | mm | 190 |
最大工件长度 | Distance between centers | mm | 750/1000/1500/2000 |
主轴孔径 | Spindle bore | mm | 52(Optional 80) |
主轴孔径锥度 | Spindle bore taper | - | MT6 |
主轴端部形式 | Spindle nose type | - | A2-6(A2-8) |
主轴转速级数 | Spindle speed steps | rpm | 无级Stepless |
主轴转速范围 | Spindle speed range | 1800 | |
刀架类型 | Turret/tool post | - | Electric 4 position |
刀具尺寸 | Tool size | mm | 20*20 |
X轴行程 | X axis travel | mm | 180 |
Z轴行程 | Z axis travel | mm | 750/1000/1500/2000 |
X轴快速进给速度 | X axis rapid traverse | mm/min | 6000 |
Z轴快速进给速度 | Z axis rapid traverse | mm/min | 8000 |
尾座套筒直径 | Tailstock quill diameter | mm | 65 |
尾座套筒锥度 | Tailstock quill taper | - | MT4 |
尾座套筒行程 | Tailstock quill travel | mm | 140 |
主电机功率 | Main spindle motor | kw | 5.5伺服 |
冷却电机功率 | Coolant pump motor | kw | 0.125 |
机床重量 | Weight for 750 | kg | 1550 |
Weight for 1000 | kg | 1650 | |
Weight for 1500 | kg | 1850 | |
Weight for 2000 | kg | 2050 | |
外形尺寸(长×宽×高) | Dimension for 750 | mm | 2200x1600x1650 |
Dimension for 1000 | mm | 2500x1600x1650 | |
Dimension for 1500 | mm | 3000x1600x1650 | |
Dimension for 2000 | mm | 3500x1600x1650 |
