特点

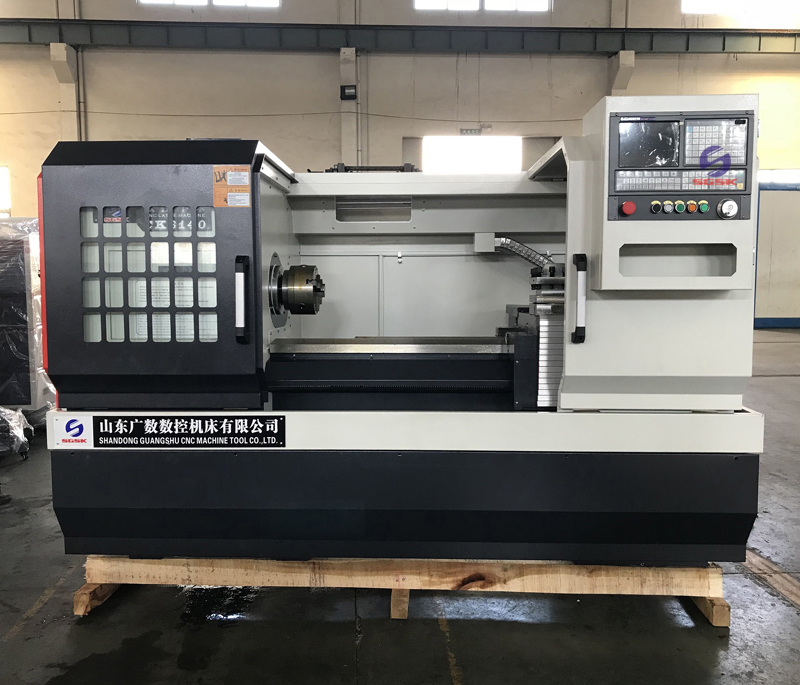

1. 本系列机床是山东广数数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2. 床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3. 机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4. 数控系统采用广数980TC3系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5. 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6. 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
产品主要技术参数
机床规格及主要技术参数 | ||||
技 术 参 数 | 类别 | 型号 | Units | 参数 |
加 工 能 力 | 床身最大回转直径 | mm | Φ400 | |
拖板最大回转直径 | mm | Ф180 | ||
导轨宽度 | mm | 400 | ||
最大加工长度 | mm | 1000/1500 | ||
行 程 | X/Z轴最大行程 | mm | X:240 Z:1050/1600 | |
X/Z轴最小位移单位 | mm | 0.001 | ||
主 轴 | 主轴通孔直径 | mm | Ф52 | |
主轴内孔锥度 | MT6 | |||
主轴级数 | 齿轮两档 | |||
主轴极限转速 | rpm | L:70-560 H:200-1600 | ||
工件夹紧方式 | mm | 手动卡盘K11-200 | ||
主电机功率 | kW | 5.5 | ||
变频器 | kW | 7.5 | ||
进 给 刀 架 | X/Z轴 | N.m | 4/6 | |
X/Z轴快移速度 | m/min | 6/8 | ||
X/Z轴丝杆螺距 | Φ25x6/Φ40x8 | |||
刀架型式 | 4工位电动刀架 | |||
刀杆尺寸 | mm | 20x20 | ||
尾 座 | 尾座型式 | 有 | ||
尾座套筒直径 | mm | Φ65 | ||
尾座套筒行程 | mm | 140 | ||
尾座顶尖锥孔 | MT4 | |||
其 他 | 机床净重 | kg | 1800/2300 | |
机床外型尺寸（长*宽*高） | mm | 2500/3000x1500x1650 | ||
电力需求（功率/电流） | kW/A | 10kW/20A | ||
