特点

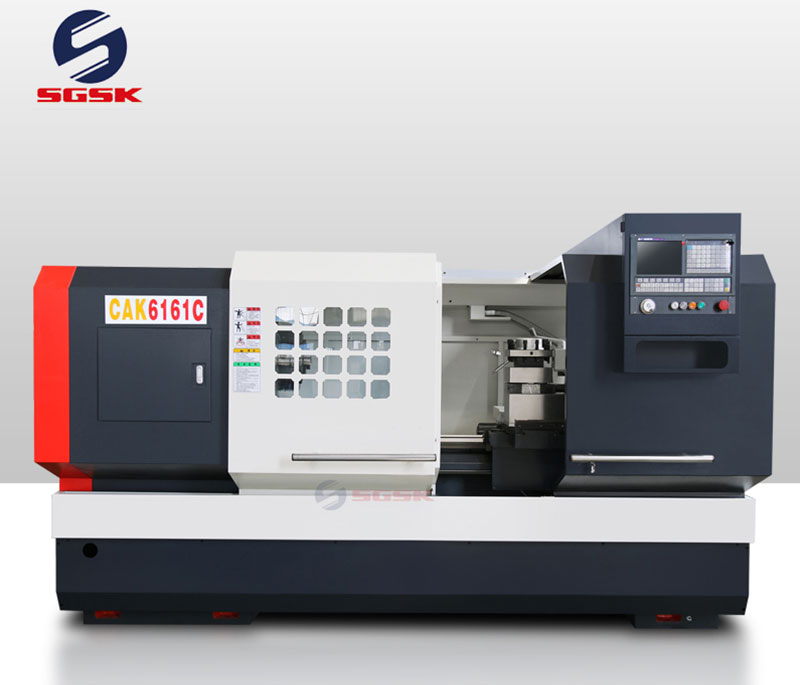

CAK系列数控车床是一种经济、实用的万能型加工机床，产品结构成熟，性能质量稳定。
该系列机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面、圆弧、螺纹、镗孔、铰孔等机械加工，也可以实现非圆曲线加工。根据用户的需求，可选配不同的数控系统和附件。
应用案例
该机床适用于加工中小型轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，广泛应用于水暖器材、仪表、汽车、摩托车、轴承等行业。
产品主要技术参数
主要技术参数 | Units | CAK6161B CAK6161C | |
床身上最大回转直径 | mm | 610 | |
横滑板上最大回转直径 | mm | 350 | |
最大工件长度 | mm | 750/1000/1500/2000/3000 | |
主轴孔径范围 | mm | (80 for B),[105 for C] | |
主轴孔径锥度 | - | (φ90 1:20 for B),[φ113 1:20 for C] | |
主轴鼻端型号 | - | (D8 for B),[D8 for C] | |
主轴转速级数 | - | 手动3档(可选:无级变速) | |
主轴转速范围 | rpm | 21-150,66-500,162-1500(可选l:100-1600 ) | |
刀架类型 | - | 4工位电动刀架 | |
刀具尺寸 | mm | 25x25 | |
X轴行程 | mm | 310 | |
Z轴行程 | mm | 750/1000/1500/2000/3000 | |
X轴快速进给速度 | mm/min | 6000 | |
Z轴快速进给速度 | mm/min | 10000 | |
尾座套筒直径 | mm | 75 | |
尾座套筒锥度 | - | MT5 | |
尾座套筒行程 | mm | 150 | |
主轴电机 | kW | 7.5 | |
冷却泵电机 | kW | 0.125 | |
机床重量 | 长度750 | kg | 2550 |
长度1000 | kg | 2650 | |
长度1500 | kg | 2750 | |
长度2000 | kg | 3250 | |
长度3000 | kg | 4050 | |
外形尺寸 | 长度750 | mm | 2550x1700x1800 |
长度1000 | mm | 2750x1700x1800 | |
长度1500 | mm | 3250x1700x1800 | |
长度2000 | mm | 3700x1700x1800 | |
长度3000 | mm | 4710x1700x1800 | |
