特点
1. 本系列机床是山东广数数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2. 床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

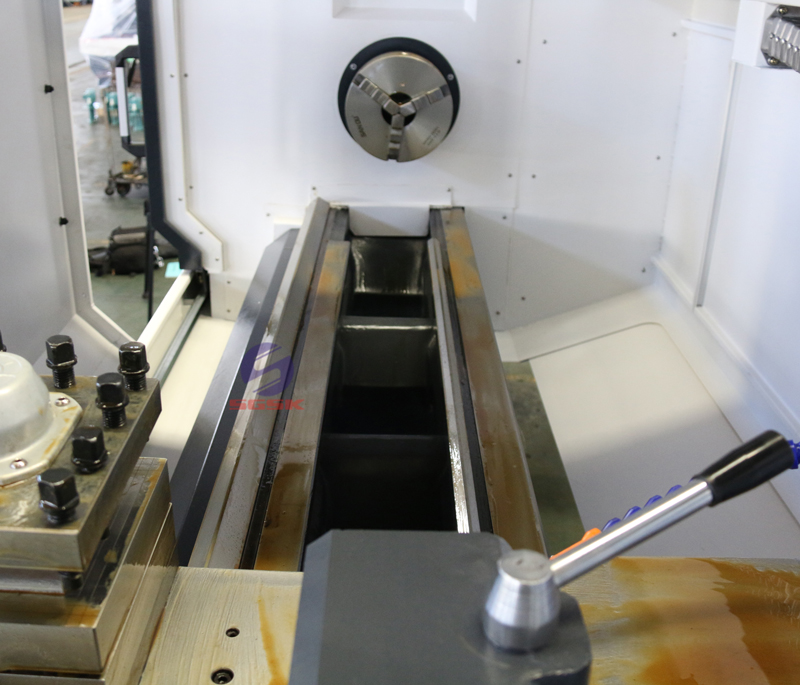

3. 机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。

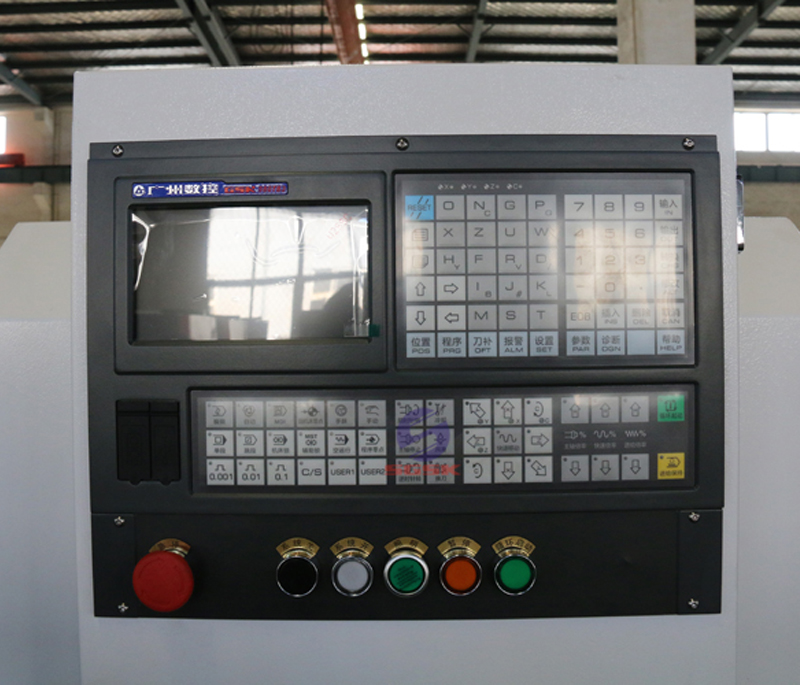

4. 数控系统采用广数980TC3系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5. 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6. 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
产品主要技术参数
主要技术参数 | Units | CAK6150V |
床身上最大回转直径 | mm | 500 |
横滑板上最大回转直径 | mm | 280 |
最大工件长度 | mm | 1000/1500/2000 |
主轴孔径范围 | mm | 82 (选配：130) |
主轴孔径锥度 | - | 公制φ90/1:20 |
主轴鼻端型号 | - | A2-8(A2-11) |
主轴转速级数 | - | 无级变速 |
主轴转速范围 | rpm | 1800 (选配：800) |
刀架类型 | - | 4工位电动刀架 |
刀具尺寸 | mm | 25x25 |
X轴行程 | mm | 300 |
Z轴行程 | mm | 1000/1500/2000 |
X轴快速进给速度 | mm/min | 6000 |
Z轴快速进给速度 | mm/min | 10000 |

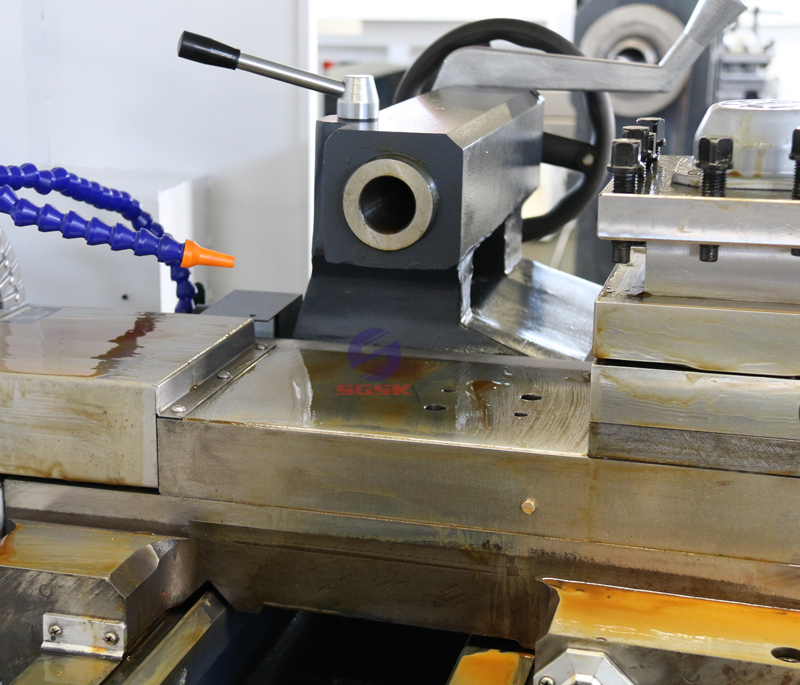

尾座套筒直径 | mm | 75 |
尾座套筒锥度 | - | MT5 |
尾座套筒行程 | mm | 200 |
主轴电机 | kW | 7.5 |
冷却泵电机 | kW | 0.125 |
机床重量 | kg | 2900 |
kg | 3300 | |
kg | 3700 | |
外形尺寸 | mm | 2950x1700x1800 |
mm | 3650x1700x1800 | |
mm | 4250x1700x1800 |
配置表
标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
1 | 数控系统 | 1/台 | 广州数控980TC3 | |

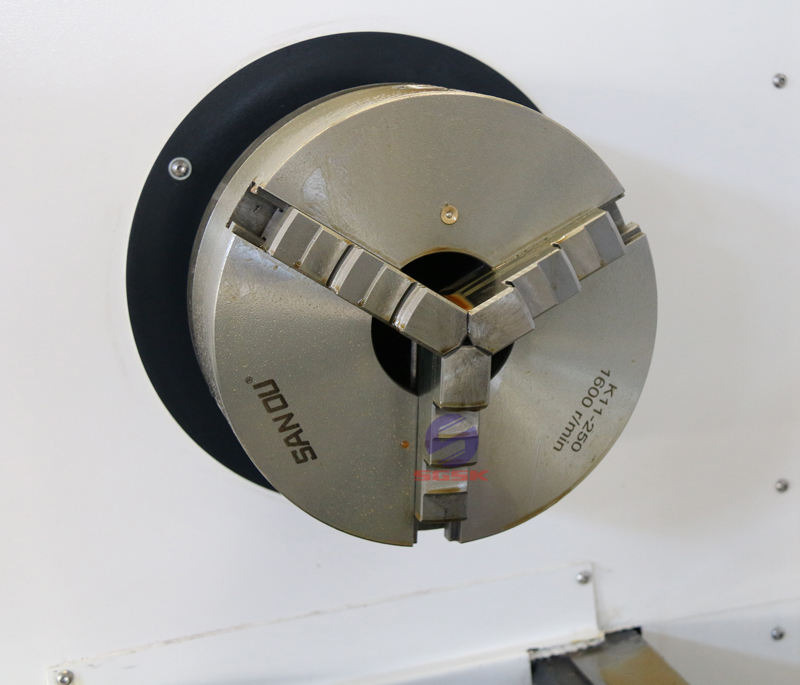

2 | 卡盘 | 1/台 | Ф250/380手动三爪卡盘 | |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
6 | 电动刀架 | 1/台 | 文昌 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产（国产名牌） | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主轴轴承 | 1套/台 | 国产P5级 | |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴 | |
12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
14 | 附件 |
