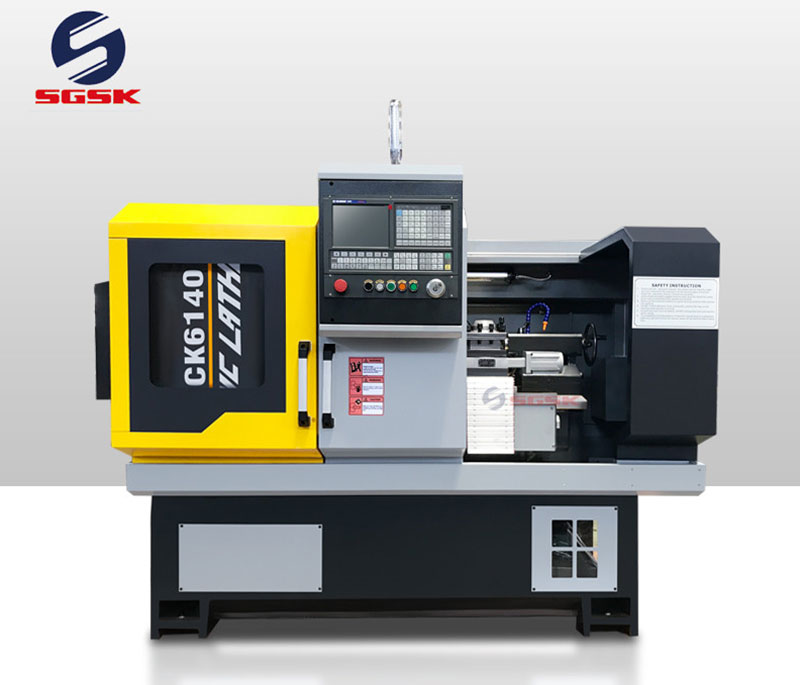

产品型号：
1. 本系列机床是山东广数数控机床有限公司主要出口的成熟产品，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2. 床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3. 机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4. 采用国产名优滚珠丝杠及高精度丝杆轴承。
5. 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6. 导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
特点
底座强度高，加宽拖板，适宜强力车削
四工位电动刀架
变频无级调速
标准配置：手动卡盘
选择配置：液压卡盘
应用案例
机床能自动完成内外圆柱面、锥面、圆弧面、端面等加工，也能实现公、英及各种其他形式的单、多头螺纹的车削加工。
产品主要技术参数
| 主要技术参数 | SPECIFICATIONS | Units | CAK6140V |
| 床身上最大回转直径 | Swing over bed | mm | 400 |
| 横滑板上最大回转直径 | Swing over cross slide | mm | 180 |
| 最大工件长度 | Distance between centers | mm | 1000/1500/2000/3000 |
| 主轴孔径 | Spindle bore | mm | 82 (选配Opt. 130) |
| 主轴孔径锥度 | Spindle bore taper | - | 公制Metric 90/1:20 |
| 主轴端部形式 | Spindle nose type | - | A2-8(选配Opt.A2-11) |
| 主轴转速级数 | Spindle speed steps | - | 无级变速Stepless |
| 主轴转速范围 | Spindle speed range | rpm | 1800 (选配Opt. 800) |
| 刀架类型 | Turret/tool post | - | 4工位电动刀架 Electric 4 position |
| 刀具尺寸 | Tool size | mm | 25*25 |
| X轴行程 | X axis travel | mm | 240 |
| Z轴行程 | Z axis travel | mm | 750/1250/1750/2750 |
| X轴快速进给速度 | X axis rapid traverse | mm/min | 6000 |
| Z轴快速进给速度 | Z axis rapid traverse | mm/min | 8000 |
| 尾座套筒直径 | Tailstock quill diameter | mm | 75 |
| 尾座套筒锥度 | Tailstock quill taper | - | MT5 |
| 尾座套筒行程 | Tailstock quill travel | mm | 150 |
| 主电机功率 | Main motor power | kw | 7.5 |
| 冷却电机功率 | Coolant motor power | kw | 0.125 |
| 机床重量 Machine weight | Weight for 1000 | kg | 2500 |
| Weight for 1500 | kg | 2900 | |
| Weight for 2000 | kg | 3300 | |
| 外形尺寸(长×宽×高) Overall dimension (L*W*H) | Dimension for 1000 | mm | 2950*1700*1800 |
| Dimension for 1500 | mm | 3650*1700*1800 | |
| Dimension for 2000 | mm | 4250*1700*1800 |
