特点
标准配置： | 可选配置： |
四工位电动刀架、三爪卡盘、手动尾座、自动集中润滑、冷却系统、半封闭防护罩 | 西门子、发那科、广数和凯恩帝等数控系统、卧式或动力刀塔、液压尾座、全封闭防护罩 |
产品主要技术参数
主要技术参数 | Units | CK6180F | |
手动换挡 | |||
床身上最大回转直径 | mm | 800 | |
横滑板上最大回转直径 | mm | 480 | |
最大工件长度 | mm | 1000/1500/2000/3000/4000/5000/6000 | |
床身导轨宽度 | mm | 600 | |
床身承重范围 | T | 4 | |
主轴孔径范围 | mm | 104 | |
主轴孔径锥度 | - | Metric Φ120/MT5 | |
主轴鼻端型号 | - | C11 | |
主轴转速级数 | - | 3档变频 | |
主轴转速范围 | rpm | 10-800 | |

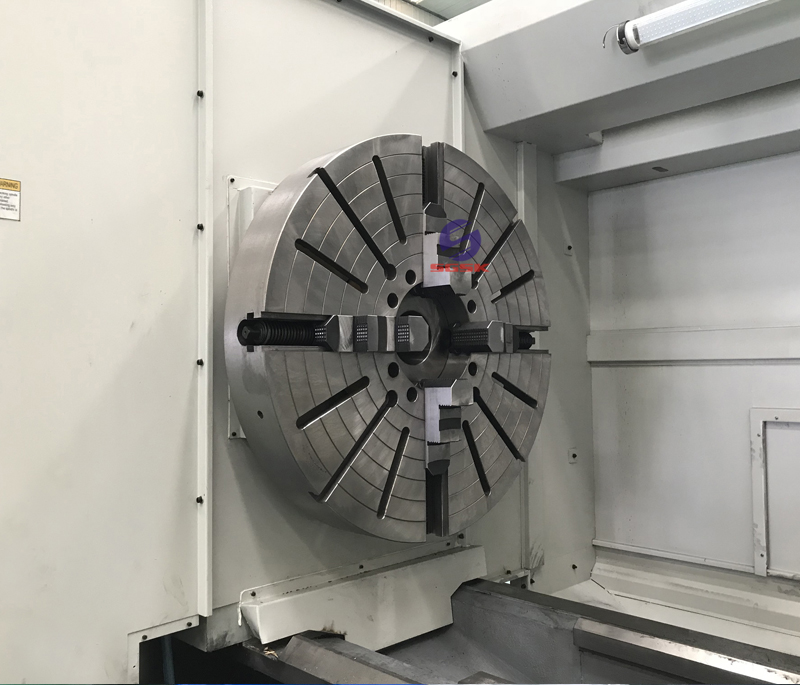

卡盘规格 | mm | Φ400手动三爪 | |

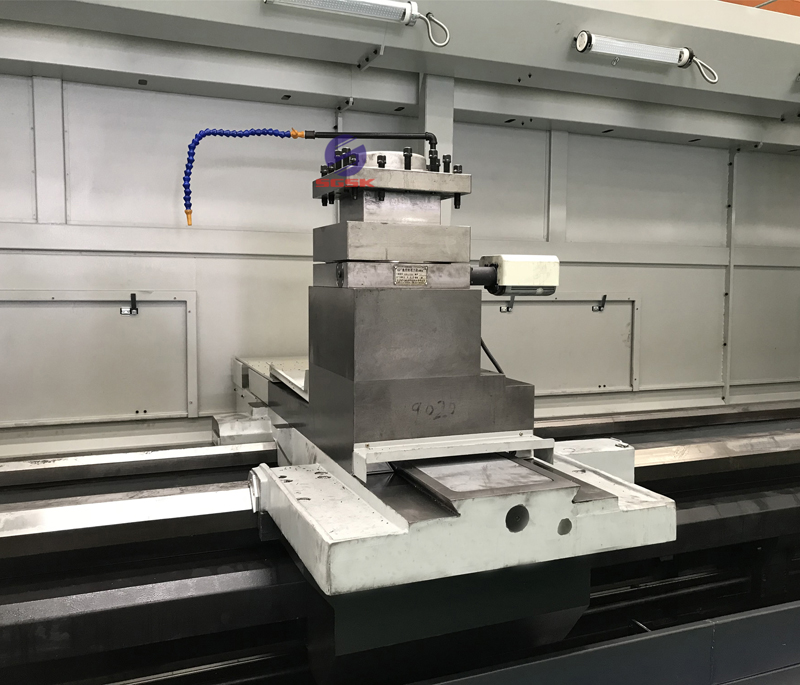

刀架类型 | - | 4工位电动刀架 | |
刀具尺寸 | mm | 32x32 | |
X轴行程 | mm | 420 | |
Z轴行程 | mm | 850/1350/1850/2850/3850/4850/5850 | |
X轴快速进给速度 | mm/min | 4000 | |
Z轴快速进给速度 | mm/min | 6000 | |
尾座套筒直径 | mm | Φ120 | |
尾座套筒锥度 | - | MT6 | |
尾座套筒行程 | mm | 250 | |
主轴电机 | kW | 15 | |
冷却泵电机 | kW | 0.125 | |
机床重量 | 长度1000 | kg | 4800 |
长度1500 | kg | 5200 | |
长度2000 | kg | 5600 | |
长度3000 | kg | 6400 | |
长度4000 | kg | 7200 | |
长度5000 | kg | 8000 | |
长度6000 | kg | 8800 | |
外形尺寸 | 长度1000 | mm | 3500x1950x1900 |
长度1500 | mm | 4000x1950x1900 | |
长度2000 | mm | 4500x1950x1900 | |
长度3000 | mm | 5500x1950x1900 | |
长度4000 | mm | 6500x1950x1900 | |
长度5000 | mm | 7500x1950x1900 | |
长度6000 | mm | 8500x1950x1900 | |
