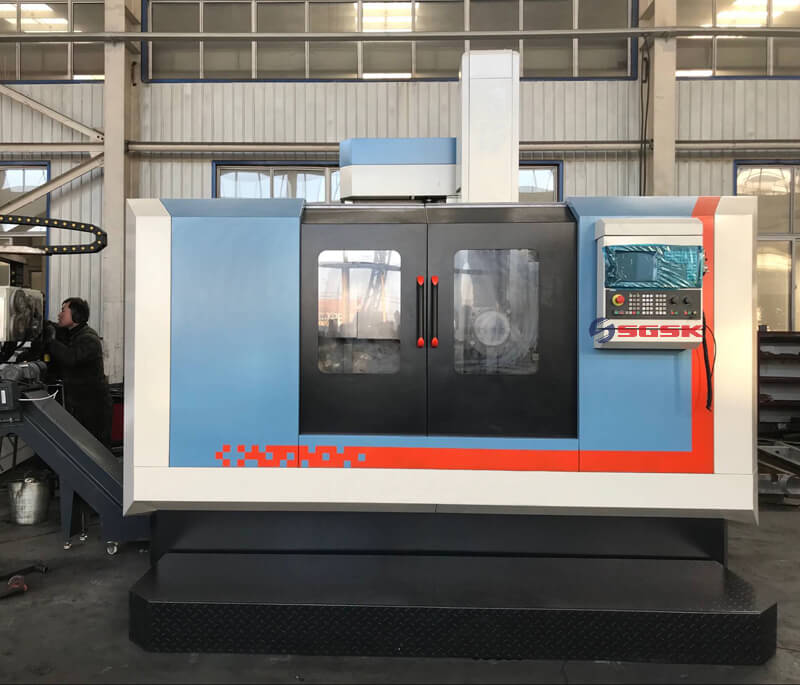

数控立式车床CK51系列

立即咨询下一款产品

产品主要技术参数

参数	Unit	CK5112D	CK5116D	CK5120D	CK5123D	CK5125D	CK5126D
工作台直径	mm	1000	1400	1800	2000	2250	2250
最大车削直径	mm	1250	1600	2000	2300	2500	2600
最大车削高度	mm	1000	1000	1250	1350	1600	1600
最大工件重量	T	3.2	5	8	8	8	8
刀杆截面尺寸	mm	30x40	30x40	30x40	30x40	30x40	30×40
垂直刀架最大切削力	N	25000	25000	25000	25000	25000	25000
工作台最大扭矩	N·m	25000	25000	32000	32000	32000	32000
工作台转速级数		4档无极 4 steps stepless	4档无极 4 steps stepless	4档无极 4 steps stepless	4档无极 4 steps stepless	4档无极 4 steps stepless	4档无极 4 steps stepless
工作台转速范围	r/min	6.3-200	5-160	3.2-100	3.2-100	2-63	2-63
垂直刀架最大行程(水平)	mm	700	915	1115	1300	1400	1400
垂直刀架最大行程(垂直)	mm	650	800	800	800	800	800
立刀架进给量范围	mm/min	0.5-2000	0.5-2000	0.5-2000	0.5-2000	0.5-2000	0.5-2000
立刀架进给量级数		无级变速stepless	无级变速stepless	无级变速stepless	无级变速stepless	无级变速stepless	无级变速stepless
刀架快速移动速度	mm/min	2000	2000	2000	2000	2000	2000
横梁最大行程	mm	650	650	850	850	1250	1250
横梁升降速度	mm/min	440	440	440	440	440	440
主电机功率	kW	22	30	30	30	37	37
横梁升降电机功率	kW	2.2	2.2	2.2	2.2	2.2	2.2
数控坐标轴		X\Z	X\Z	X\Z	X\Z	X\Z	X\Z
数控系统		GSK980TDC	GSK980TDC	GSK980TDC	GSK980TDC	GSK980TDC	GSK980TDC
定位精度	mm	0.03	0.03	0.03	0.03	0.03	0.03
重复定位精度	mm	0.015	0.015	0.015	0.015	0.015	0.015
机床重量（约）	T	8.5	13	17	18	23	23
机床外形尺寸（约）	mm	236022773403	320025703150	320028003250	320028503350	330040003500	330040003500
